SCI-MHVAC-CASE-003
تقييم التآكل والتسريب
يخت صن سيكر بطول 73 قدماً | نظام مياه مبردة Dometic بثلاثة شيلرات
التقييم
أثر التعرض للمياه المالحة والتآكل المتقدم واتساخ المكثف والاشتباه في تسريب وسيط التبريد في عدة أنظمة مترابطة. وحدد الفحص ما يمكن خدمته في مكانه وما يحتاج إلى فك منضبط.
كانت الخطوة الصحيحة هي الاحتواء والتأكيد: السيطرة على مصدر المياه المالحة، وفك الشيلر الأكثر تضرراً للفحص، واختبار تسريب الدوائر المتبقية قبل الشحن أو قرار الإصلاح مقابل الاستبدال.
- 3
- دوائر شيلر
- R410A
- وسيط التبريد المسجل
- 9 / 12
- اختلاف عدد وحدات الفان كويل
بيانات المعدات
وصف النظام
- اليخت
- يخت صن سيكر بمحرك بطول 73 قدماً
- الشيلر
- نظام مياه مبردة Dometic
- عدد وحدات الشيلر
- 3 دوائر
- السعة المسجلة
- أكثر من 100,000 وحدة حرارية بريطانية؛ المصدر لا يحدد هل هي إجمالية أم لكل وحدة
- وسيط التبريد
- سُجل R410A للدوائر الثلاث
- وحدات الفان كويل
- العنوان يذكر 9 وحدات، بينما جدول الغرف يصف 12 وحدة منها واحدة لم تُفحص
نطاق الفحص
ما الذي تم فحصه
- 01مراجعة بصرية وتشغيلية لدوائر الشيلر الثلاث

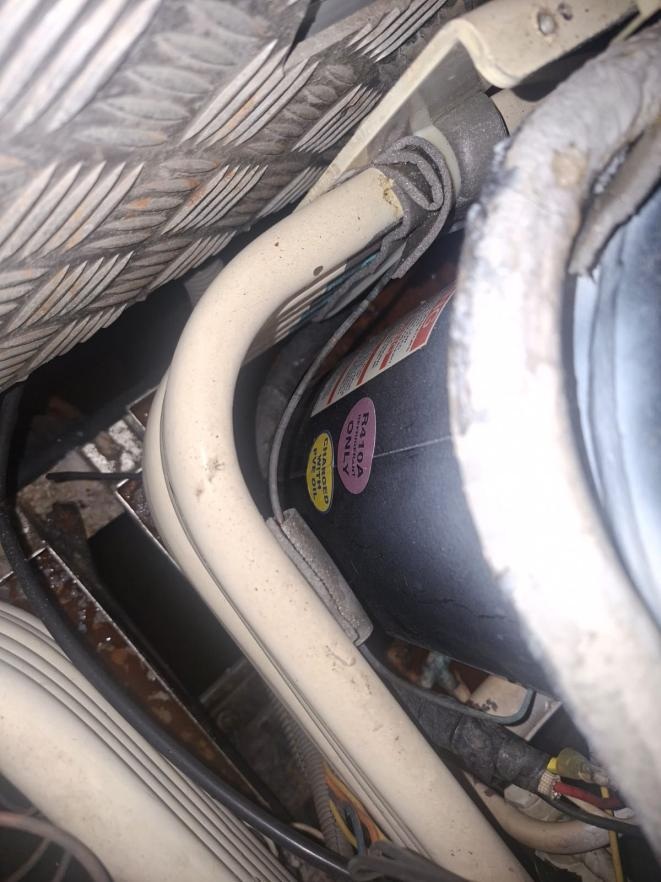

- 02أدلة التسريب وقراءات الضغط والتلوث بالمياه المالحة
- 03مضخات مياه البحر والمياه العذبة والخراطيم والمشابك ونقاط التسريب
- 04وحدات الفان كويل المتاحة والفلاتر والملفات والمراوح وتدفق الهواء
أدلة ميدانية
ما الذي أظهره الفحص
- امتدت ترسبات الملح والتآكل عبر عدة مكونات مستقلة.
- أدى النمو البحري في دائرة المكثف إلى ضعف القدرة على نقل الحرارة.
- أظهرت دائرتان ضغطاً منخفضاً جداً يستلزم اختبار تسريب منضبطاً.
- فسر اتساخ جانب الهواء وتآكل المبخر، كلٌ على حدة، ضعف تدفق الهواء والتبريد.
التقرير المنشور
اقرأ دراسة الحالة كاملة
عاين التقرير أدناه، أو افتحه في علامة تبويب مستقلة للعرض بالحجم الكامل واستخدام أدوات PDF. التقرير المنشور متوفر حالياً باللغة الإنجليزية.
لا يستطيع متصفحك عرض التقرير داخل الصفحة. افتح ملف PDF في علامة تبويب جديدة.
